（8.21更新）行车记录仪搭档----口红姬电力通 Blackvue Power Magic Pro安装DIY （福特） （更新奥德赛示意图）

十五的灯笼

8.21 更新，今天收到Fuse Tap Adaptor，先把奥德赛替换了。附上两张图。等过几天有空再把福特也给换过来。暂时用15A的fuse blade给power magic插着，过两天买到7.5A或5A的再来替换上。







------------------------------------------------------------------------------------------------------------------------

8.11 更新，经过几天的测试，基本没问题，奥德赛每天都开去上班，parking mode在开启的情况下，录8个小时完全没问题。8.9号那天早晨两辆车在冷车状态无法切换parking mode，基本确认是天气太冷的问题。福特车一直没开，刚刚去切换power magic模式，没问题，可以在冷车状态下打开或关闭parking mode。

blackvue 的行车记录仪是在车辆不动的情况下，五分钟后切换到parking mode 录制模式。这个parking mode跟power magic的有所不同。所谓行车记录仪的parking mode recording，是指摄像头一直在摄像中，但不录制，也就是不写到存储卡上。这样一方面节电，另一方面延长存储卡的寿命。当sensor感应到有碰撞，就会自动打开录制模式，写到存储卡上。

另外，福特的车载点烟口是恒定电源（根据自己的车的情况去Google的结论），大家不要把外接设备一直插在上面，会耗电而导致发动机无法启动的。

------------------------------------------------------------------------------------------------------------------------


8.9 更新，昨晚把power magic电力通都拨到off，也就是关闭停车模式摄像。今天上午发现2辆车如果在冷车未启动之前把电力通拨回on，想在启动前先开启停车模式摄像但无反应。但发动机点火后就正常工作了，熄火后也能正常开启或关闭停车模式。不知道是不是由于天气过冷造成车的电池电压下降，电力通以为电压不够，所以冷车状态无法直接开启停车模式摄像。今晚准备把两车都开启停车模式，看看明天早上是否停车模式还继续工作。

也请安装电力通的朋友来分享一下使用经验。

------------------------------------------------------------------------------------------------------------------------

我的行车记录仪买了很久，但一直接的车上点烟口。上周末终于把买了好久的Blackvue Power Magic Pro装到了车上，连上车内的保险盒，从而可以激活停车录制功能和电压保护。简单上几张图介绍一下。

通过power magic连接行车记录仪和车上的电池，可以设置停车录制时间（6小时到无限时间）和电压保护（家用车12v或12.5v）。原理很简单，红线连保险盒的辅助电源（行驶过程中供电），黄线连恒定电源（停车模式下供电），黑线连车身。然后再把行车记录仪的充电线插在power magic的转接口上。这样就可以设置停车模式，在熄火状态下可以设置6小时到无限的录制时间，同时设置电压保护，一般是12V自动断电。就不会造成用电过度，发生无法点火的情况。

说明书下载页面
https://www.blackvue.com/download/power-magic-pro/


--------------在熄火状态下，parking mode switch on，power magic上的黄色指示灯亮，说明恒定电源连接正常；parking mode switch off，指示灯灭，恒定供电被切断。

--------------无论是switch on或off，只要点火，指示灯亮，也就是开始录制，说明辅助电源连接正常。

在熄火和点火状态都测试了一下，摄像头都分别正常录制，就说明红黄线分别连接的保险盒电源类别都是符合要求的，就可以把线整理一下收工了。


1. Power Magic说明书截图









2. 打开驾驶位腿部空间侧面的保险盒，可以看到一排保险丝。车的说明书都有注明分别是对应的是什么功能





3. 用尖嘴钳拔出两种类别电源的保险丝，分别绕上红线和黄线，再插回原来的插槽。我的红线连的是车窗玻璃（辅助电源，点火或激活电脑才通电），黄线连的是keyless entry（之前记错了，以为是电动座椅，跟奥德赛混淆了），无论点火或熄火，都带电。





4. 测试后没问题就可以整理线束






5. 整理线束，把红黄线赛进保险盒里，把黑线塞进车门密封胶条，把保险盒盖子盖回去，把power magic这个小盒子用3M双面胶粘在dash board底侧，开关朝外，方便设置。






6. 把多余的线及点烟器转接口都塞在地毯下面，就是最后的效果图




行车记录仪的走线就没拍照片了，很简单，行车记录仪粘在前挡风玻璃上部(观后镜后面)，把线塞进车顶和挡风玻璃接缝处，引到侧面，塞进密封橡胶带里，顺着挡风玻璃支柱，就可以引到驾驶位腿部空间，接上power magic后，把多余的线塞在地毯下就可以了。

过两天有空，把奥德赛的power magic走线贴出来给大家看看。


-----------------------------------------------------------------------------------------------------------------------

8.8 更新奥德赛示意图。

1. Odyssey 车内有好几个保险盒。方向盘下就有一个，没有任何遮挡，侧面还有图示。






2. 分别把红线接到后窗雨刮器（辅助电源），黄线接到电动座椅（恒定电源）。黑线接到侧面车身上的一个螺丝。



3. 把power magic贴到dash board的底侧，用附送的小卡子把线束整理好，也粘到dash board的内侧。



4. 把行车记录仪的点烟接头插入power magic的转接口，用胶带封好。整理一下都塞到Odyssey的中控台下面的缝隙里。再盖上地毯，基本没什么痕迹了。







5. 最后的效果图




因为是晚上拍的，可能不是很清楚，以后再补充。

纯属外行，很多英文单词也不太明白，有什么不妥的地方，希望行家能帮忙指出修改，所有说明及图示仅作参考哈。

十五的灯笼

顺便吐槽一下，福特的做工真的很糙，到处都松松垮胯的

方向盘从左边换到右边，车内保险盒位置却不变，没有相应的换个位置，所以堵在油门那，难操作！手刹也是在左侧靠近乘客位，离驾驶位太远，拉个手刹都挺费劲

保险盒的盖子，拆下来后怎么都没法完全盖上，留了个缝，安装时车门没法完全打开，趴在那猫着腰累得够呛，等下回后空再把它摁回去。

Garson

有了这个，还要连点烟器取电吗？

十五的灯笼

Garson 发表于 2017-8-8 00:42
有了这个，还要连点烟器取电吗？

当然不需要了，行车记录仪就是连在power magic引出的转接口上，你可以看第一张示意图。有空我再拍几张实物照片。

mont_parous

我是直接用battery pack那个，很简单，缺点就是充满一次大概能用12小时多，不过也够了

oracle80

mont_parous 发表于 2017-8-8 07:50
我是直接用battery pack那个，很简单，缺点就是充满一次大概能用12小时多，不过也够了 ...

夏天高温下用 battery pack 感觉不安全

ivanivy

可以付钱请楼主装么……我的走线走好了

十五的灯笼

mont_parous 发表于 2017-8-8 07:50
我是直接用battery pack那个，很简单，缺点就是充满一次大概能用12小时多，不过也够了 ...

那个贵啊！

问问你是怎么给battery pack充电的？接在车上的点烟口吧？充满需要多少时间？我平时开的距离很短，battery pack 应该也冲不了多少电的

十五的灯笼

ivanivy 发表于 2017-8-8 11:07
可以付钱请楼主装么……我的走线走好了

我不是专业的，只是业余爱好+省钱，你真的放心吗？呵呵

杨士宝

请问口红姬 英文是什么 哪里能买到

mont_parous

杨士宝 发表于 2017-8-8 12:25
请问口红姬 英文是什么 哪里能买到

BLACKVUE, DASHCAMAUSTRALIA

十五的灯笼

杨士宝 发表于 2017-8-8 12:25
请问口红姬 英文是什么 哪里能买到

看帖不仔细，呵呵。楼上也回答你了。

我在eBay 20%off促销时买的，有澳洲发票，如果短期回国，还可以退税。

idlepoison

技术贴mark

ivanivy

十五的灯笼 发表于 2017-8-8 12:00
我不是专业的，只是业余爱好+省钱，你真的放心吗？呵呵

装好能用就行，我讲真的。。请了个三流的auto electrian，走线走了大半天，然后说我power magic有问题，没办法装好。。结果我寄回原厂，原厂说test过了没问题。。然后再也打不通那个人的电话，还是朋友介绍的朋友。。钱已经付了。。

future2521

友情提示，保险盒取电，最好带一级保险为妙。

下图这种

十五的灯笼

future2521 发表于 2017-8-8 21:00
友情提示，保险盒取电，最好带一级保险为妙。

下图这种

一直没空去买这东西，好像是叫fuse taps 吧，等有空去买几个回来。YouTube上也是推荐用这个

十五的灯笼

ivanivy 发表于 2017-8-8 19:54
装好能用就行，我讲真的。。请了个三流的auto electrian，走线走了大半天，然后说我power magic有问题， ...

等我这几天测试过，确保没什么问题。你要住在山区，周末有空可以过去帮你看看

杨士宝

十五的灯笼 发表于 2017-8-8 12:53
看帖不仔细，呵呵。楼上也回答你了。

我在eBay 20%off促销时买的，有澳洲发票，如果短期回国，还可以退 ...

谢谢啦，不是不仔细，而是确实不懂，不知道为啥口红姬这个名字？感谢，等我让老公安装好了，再来谢谢一次。好帖，顶

stevenwan123

三天不开车电瓶就没电了吧。我直接连个一万毫安移动电源可以至少用三天。

gowithoutyou

哈哈，原来是你！

十五的灯笼

gowithoutyou 发表于 2017-8-8 22:36
哈哈，原来是你！

被你发现啦，哈哈！

你的GLE卖了没哈？

十五的灯笼

更新奥德赛示意图。奥德赛建议买fuse tap转换器，它的fuse实在是太短了，实在是不好连线。

十五的灯笼

8.9 更新，昨晚把power magic电力通都拨到off，也就是关闭停车模式摄像。今天上午发现2辆车如果在冷车未启动之前把电力通拨回on，想在启动前先开启停车模式摄像但无反应。但发动机点火后就正常工作了，熄火后也能正常开启或关闭停车模式。不知道是不是由于天气过冷造成车的电池电压下降，让电力通以为电压不够，所以冷车状态无法直接开启停车模式摄像。今晚准备把两车都开启停车模式，看看明天早上是否停车模式还继续工作。

也请安装电力通的朋友来分享一下使用经验。

十五的灯笼

感谢版主加精华

最初就是在团购新车的团友（感谢楼上的gowithoutyou）指点下自己动手安装，但本人纯属外行，很多英文单词也不太明白，有什么不妥的地方，希望行家能帮忙指出修改。免责声明，所有说明及图示仅作参考。

捷足先登

动手帖，顶！

其实红黑线可以直接接入那个保险丝小盒子，这样就不用点烟器插头了。

捷足先登

ivanivy 发表于 2017-8-8 19:54
装好能用就行，我讲真的。。请了个三流的auto electrian，走线走了大半天，然后说我power magic有问题， ...

哇塞，这都能挣钱？？而且还这都干不好？？LOL

auscat

我也自己装了power magic，但一般都拨到off，因为：
1. Cut-off电压如设定12.5V, 基本上10几分钟后就会自动断，因为此值太高。如设定12.0V，我觉得太低了，电池电压只要低于12.2V，就有可能启动不了车。我觉得power magic Cut-off电压很不合理。

2. 车停在自己家车库过夜时，不想它录6小时的无用功。

Double1881

装这个是为了停车记录仪？

十五的灯笼

捷足先登 发表于 2017-8-9 10:25
动手帖，顶！

其实红黑线可以直接接入那个保险丝小盒子，这样就不用点烟器插头了。 ...

你的意思是把行车记录仪的电源线剪开，然后直接接到power magic里对应的红黑接口？

都是原配的，我就不想再做更改了，插在power magic的点烟口转换器虽然有点累赘，鼓鼓的一坨，但反正塞在某个角落也就不碍事了。

有的行车记录仪，是只有带两根红黑线降压线，比如盯盯拍，那是直接连车的电池，缺点就是不能停车监控。如果按照你说的方法，那就可以买个power magic，拆开来，然后 “盯盯拍------power magic------车电池”

捷足先登

十五的灯笼 发表于 2017-8-9 11:13
你的意思是把行车记录仪的电源线剪开，然后直接接到power magic里对应的红黑接口？

都是原配的，我就不 ...

是的；但是不需要剪开，没有任何破坏。

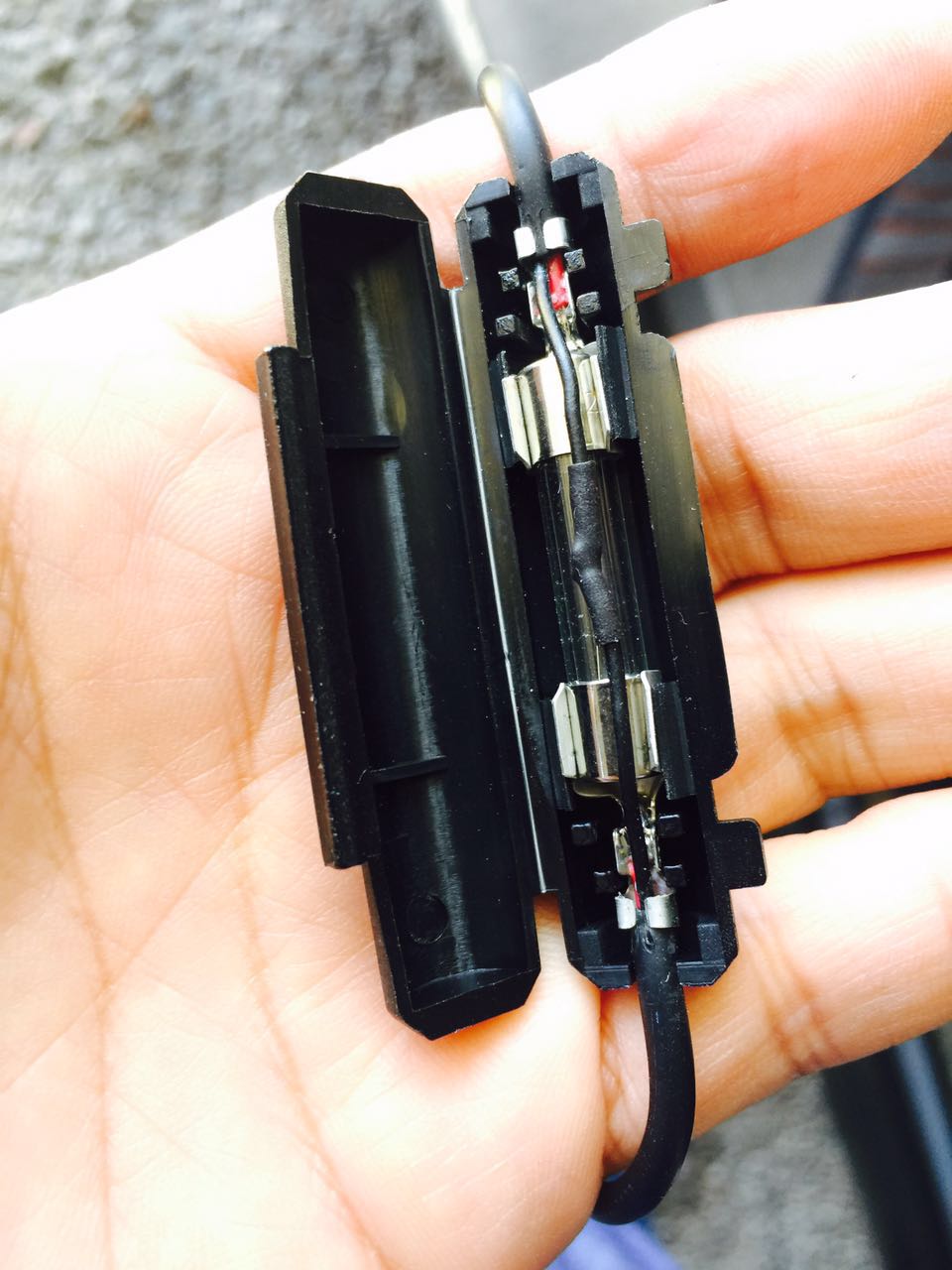

因为那个小盒子里面长这样：可以看到黑线直接连的，红线通过一个熔断保险；
用电烙铁焊一下就行，以后也可以无损恢复原状：

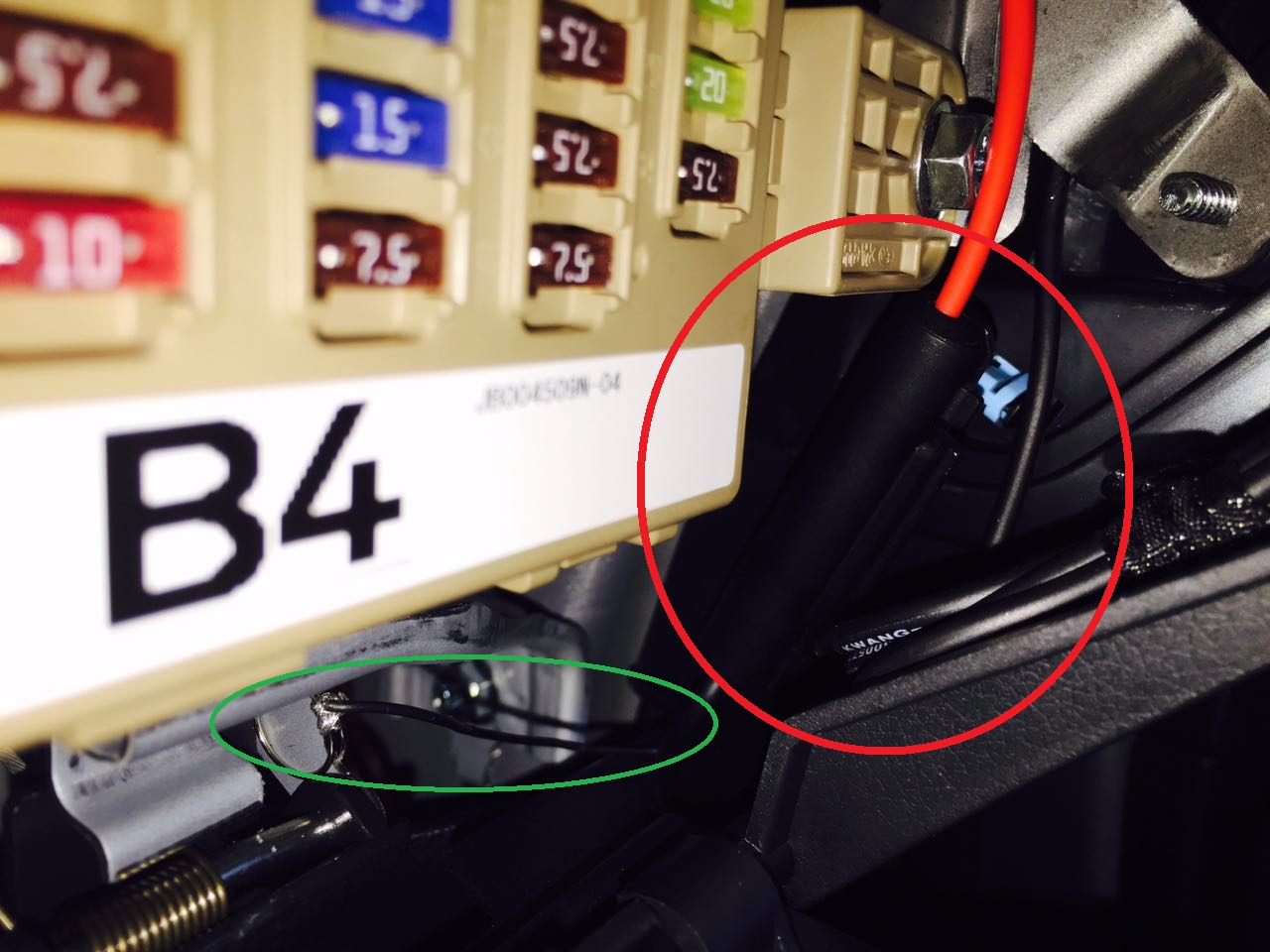

上面是改动前的样子，下面是改动后的 ---- 直接把保险取电红线接入小盒子了（我的电力通还没安装）：


红黑线应该也不需要剪，点烟器的母头貌似可以拧开的。
